Licznik ciepła przepływowy – co to jest i jak działa?


Licznik ciepła przepływowy to nowoczesne narzędzie, które precyzyjnie mierzy zużycie energii cieplnej, odgrywając kluczową rolę w efektywnym zarządzaniu ogrzewaniem. Dzięki pomiarowi objętości płynącego medium i różnicy temperatur, urządzenie zapewnia rzetelne dane, które są niezbędne do dokładnych rozliczeń z dostawcami energii. W obliczu rosnących kosztów energii, zrozumienie działania tego urządzenia staje się niezbędne dla każdego użytkownika systemów grzewczych.

Licznik ciepła przepływowy – co to jest i jak działa?

Co to jest licznik ciepła przepływowy?

Licznik ciepła przepływowy to innowacyjne narzędzie, które skutecznie mierzy ilość energii cieplnej przekazywanej przez różne czynniki grzewcze, takie jak woda. Jego działanie opiera się na jednoczesnym pomiarze:

  • objętości płynącego czynnika,
  • różnicy temperatur między zasilaniem a temperaturą powrotu.

Dzięki tym dwóm parametrom, urządzenie precyzyjnie oblicza zużycie ciepła, co jest niezbędne do rzetelnego rozliczenia wydatków na ogrzewanie. Te szczegółowe informacje mają ogromne znaczenie w umowach pomiędzy dostawcami energii a ich klientami. Dokładne pomiary wpływają na określenie faktycznych kosztów ogrzewania i promują sprawiedliwą gospodarkę energetyczną.

Santech Heat 5.5 – jak odczytać dane i wykorzystać ciepłomierz?

W ostatnich latach rośnie zainteresowanie licznikami ciepła przepływowymi, co jest odpowiedzią na wzrastające ceny energii oraz konieczność oszczędzania. Pomiar energii cieplnej za ich pomocą ma kluczowe znaczenie dla:

  • wzrostu efektywności energetycznej budynków,
  • lepszego zarządzania nimi.

Licznik ciepła przepływowego nie tylko informuje o zużyciu ciepła, ale również wspiera proekologiczne inicjatywy, ponieważ umożliwia ścisłe monitorowanie i kontrolę wydatków na energię. Ponadto, nowoczesne systemy mogą oferować różnorodne funkcje, takie jak zdalny odczyt czy zarządzanie danymi, co czyni je nieocenionym narzędziem w dziedzinie zarządzania energią cieplną.

Jakie elementy składają się na licznik ciepła?

Licznik ciepła to zaawansowane urządzenie składające się z kilku kluczowych komponentów, które współdziałają, by precyzyjnie mierzyć energię cieplną. Centralnym elementem jest przetwornik przepływu, odpowiedzialny za pomiar objętości nośnika ciepła. W liczniku znajdują się również dwa czujniki temperatury:

  • jeden rejestruje temperaturę zasilania,
  • drugi monitoruje temperaturę powrotu.

Dzięki tym informacjom, można łatwo obliczyć różnicę temperatur, co umożliwia dokładne określenie ilości zużytej energii. Z kolei jednostka zliczająca, znana również jako kalkulator, przetwarza dane z przetwornika oraz czujników, co pozwala użytkownikom uzyskać precyzyjne informacje o zużyciu. Wiele nowoczesnych liczników cieplnych jest dodatkowo wyposażonych w wyświetlacze ciekłokrystaliczne, które na bieżąco prezentują aktualne odczyty. Często mają też moduły komunikacyjne, takie jak M-Bus, umożliwiające zdalny odczyt danych. Trwała obudowa urządzenia zapewnia ochronę i odporność na uszkodzenia, co jest niezmiernie istotne, zwłaszcza w trudnych warunkach eksploatacyjnych. Współpraca wszystkich tych elementów tworzy efektywne narzędzie do monitorowania oraz zarządzania zużyciem energii cieplnej.

Jakie są główne funkcje ciepłomierza?

Ciepłomierz odgrywa kluczową rolę w systemach ogrzewania. Jego podstawowym zadaniem jest precyzyjny pomiar energii cieplnej, która została zużyta. Wśród najważniejszych funkcji ciepłomierza można wymienić:

  • monitorowanie strumienia objętości nośnika ciepła,
  • pomiar różnicy temperatur między zasilaniem a powrotem.

Na ich podstawie urządzenie oblicza ilość dostarczonej energii, co ma ogromne znaczenie dla prawidłowych rozliczeń za ogrzewanie. W dzisiejszych czasach nowoczesne ciepłomierze często umożliwiają zdalny odczyt danych, co znacznie ułatwia ich użytkowanie. Dzięki gromadzeniu i archiwizowaniu danych, te urządzenia pozwalają na szczegółowe monitorowanie zużycia ciepła oraz analizowanie efektywności energetycznej obiektu. Co więcej, zaawansowane modele wyposażone są w funkcjonalności, które pozwalają na wizualizację parametrów pracy systemu grzewczego. Ułatwia to zauważenie ewentualnych problemów czy nieprawidłowości. Właściwe monitorowanie zużycia ciepła za pomocą ciepłomierza sprzyja efektywnemu zarządzaniu energią, a także promuje ekologiczne praktyki, które są kluczowe dla zrównoważonego rozwoju.

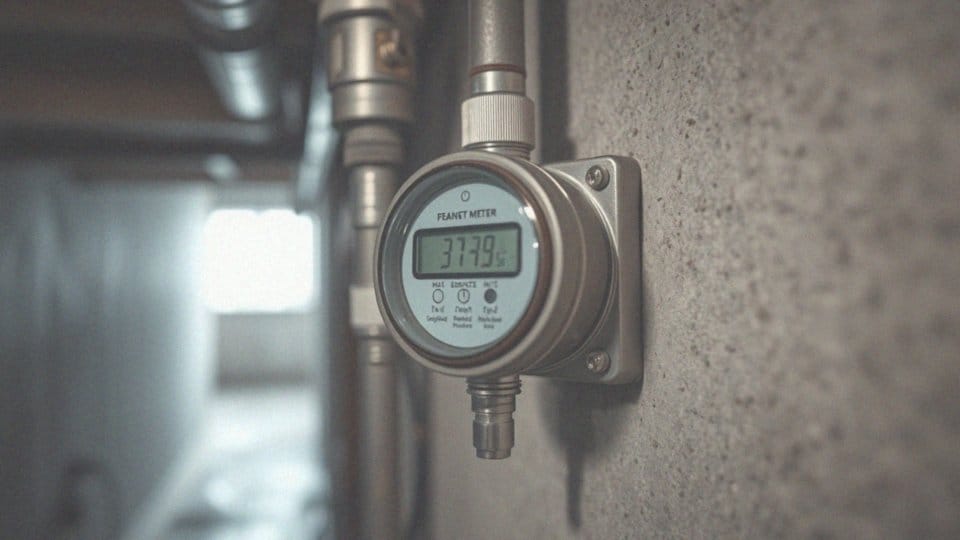

Jak licznik ciepła mierzy ilość energii cieplnej?

Jak licznik ciepła mierzy ilość energii cieplnej?

Licznik ciepła to urządzenie, które służy do pomiaru energii cieplnej. Działa to na podstawie analizy różnych parametrów, takich jak:

  • przepływ objętości medium grzewczego,
  • różnice temperatur.

Przetwornik przepływu kontroluje, ile medium, na przykład wody, przemieszcza się przez system grzewczy. W tym samym czasie czujniki temperatury umieszczone na zasilaniu i powrocie pomagają określić temperatury w obiegu. Kalkulator, będący jednostką zliczającą, oblicza ilość energii cieplnej, która została oddana lub pochłonięta. Przetwarza zebrane informacje i przedstawia je w jednostkach, takich jak:

  • kWh,
  • MWh,
  • GJ.

Istotne jest, aby pomiary temperatury były dokładne, ponieważ wpływają one na precyzyjne naliczanie kosztów ogrzewania oraz na efektywność wykorzystania energii w budynkach. Dokładność pomiarów w dużej mierze zależy od kalibracji urządzeń oraz ich wysokiej jakości, która musi spełniać regulacje dotyczące działania ciepłomierzy. Dzięki tym cechom licznik ciepła stanowi istotne wsparcie w zarządzaniu energią cieplną, a tym samym przyczynia się do zrównoważonego rozwoju.

Jak pomiar temperatury wpływa na działanie licznika ciepła?

Pomiar temperatury jest niezwykle istotny w kontekście działania licznika ciepła. To on w dużej mierze decyduje o precyzji obliczeń związanych z energią cieplną. W urządzeniu tym znajdują się dwa czujniki: jeden monitoruje temperaturę na zasilaniu, a drugi na powrocie. Dzięki temu możliwe jest śledzenie temperatury nośnika ciepła w obiegu grzewczym.

Różnica temperatur (ΔT) z tych dwóch punktów jest kluczowa do określenia ilości oddanego ciepła. Im większa ta różnica, tym więcej energii jest dostarczane do systemu grzewczego. Należy jednak pamiętać, że błędy pomiarowe mogą prowadzić do nieprecyzyjnych wyników, co z kolei ma wpływ na rozliczenia finansowe z klientami oraz na ocenę efektywności całego systemu.

Dlatego tak ważne jest, aby pomiary były dokładne, co pozwoli na optymalizację funkcjonowania systemów grzewczych. Zbierając odpowiednie dane pomiarowe, istnieje możliwość wprowadzenia zmian, które korzystnie wpłyną na wydajność energetyczną oraz przyczynią się do oszczędności energii. Rzetelne informacje dotyczące temperatury zasilania i powrotu mają kluczowe znaczenie dla skutecznego zarządzania energią, co z kolei wpływa na koszty związane z ogrzewaniem budynków.

Jakie są różnice między ciepłomierzem ultradźwiękowym a mechanicznym?

Ciepłomierz ultradźwiękowy odznacza się innym podejściem do pomiaru przepływu w porównaniu do swojego mechanicznego odpowiednika. W przypadku ciepłomierzy mechanicznych pomiar oparty jest na działaniu wirnika, który obraca się wskutek przepływu cieczy; jego prędkość obrotowa jest zależna od objętości medium, które przepływa. W tej kategorii znajdziemy modele z wirnikami oraz turbinami.

Z kolei ciepłomierze ultradźwiękowe korzystają z fal ultradźwiękowych, co pozwala na efektywne mierzenie przepływu. Dzięki analizie różnic czasowych przejścia fal w kierunkach zgodnym i przeciwnym do ruchu cieczy, mogą precyzyjnie określić jej prędkość. Dodatkowo, ciepłomierze ultradźwiękowe charakteryzują się:

  • wyższą dokładnością,
  • mniejszą wrażliwością na zanieczyszczenia,
  • dłuższą żywotnością,
  • lepszą opłacalnością w perspektywie czasowej.

Dzięki zastosowaniu nowoczesnej technologii te urządzenia są mniej narażone na awarie spowodowane zużywaniem się części mechanicznych. W odróżnieniu od ciepłomierzy mechanicznych, które mogą generować błędne odczyty w wyniku osadów, ciepłomierze ultradźwiękowe znajdują szerokie zastosowanie w różnych branżach. Na przykład, świetnie sprawdzają się w monitorowaniu przepływów objętościowych w systemach grzewczych, gdzie precyzja pomiaru jest niezwykle istotna.

Jak działa przetwornik przepływu w liczniku ciepła?

Przetwornik przepływu w liczniku ciepła odgrywa fundamentalną rolę w pomiarze strumienia objętości nośnika ciepła, takiego jak woda, która krąży w instalacji. W klasycznych ciepłomierzach mechanicznych obecny jest wirnik, który obraca się pod wpływem przepływającej cieczy. Prędkość jego obrotów jest bezpośrednio związana z ilością wody, co pozwala na ocenę przepływu.

Z kolei ciepłomierze ultradźwiękowe funkcjonują na zupełnie innej zasadzie. Bazują na analizie zmiany propagacji fal ultradźwiękowych w medium, mierząc czas, w jakim fale przemierzają określoną odległość. Taki sposób pozwala na precyzyjne ustalenie prędkości cieczy. Następnie sygnał przepływu jest przekazywany do jednostki zliczającej, która oblicza zużycie energii cieplnej, biorąc pod uwagę zarówno strumień objętości, jak i różnicę temperatur pomiędzy zasilaniem a powrotem.

Regularne monitorowanie tych parametrów zapewnia dokładne wyliczenia kosztów ogrzewania oraz przyczynia się do większej efektywności systemu grzewczego. Dzięki zastosowaniu wysokiej jakości przetworników, zarówno mechanicznych, jak i ultradźwiękowych, można znacząco poprawić dokładność pomiarów. Minimalizacja błędów jest niezwykle istotna, szczególnie w kontekście uczciwego rozliczania za energię cieplną.

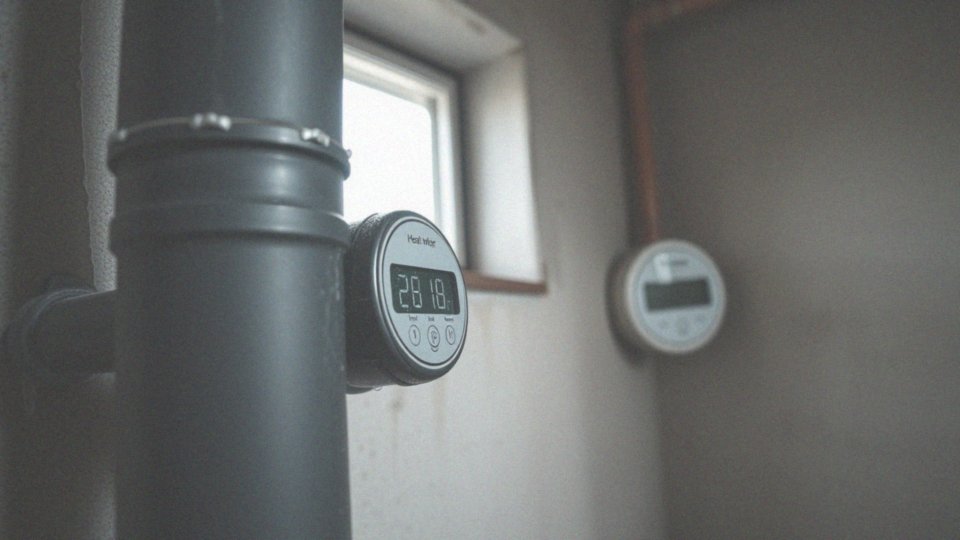

Co to jest strumień objętości nośnika ciepła w kontekście liczników ciepła?

Co to jest strumień objętości nośnika ciepła w kontekście liczników ciepła?

Strumień objętości nośnika ciepła to istotny parametr, kiedy mówimy o licznikach ciepła. Odnosi się on do ilości medium grzewczego, takiego jak woda czy glikol, przepływającego przez określony przekrój instalacji w ciągu godziny. Mierzymy go w metrach sześciennych na godzinę (m³/h) lub litrach na godzinę (l/h). Wartość tego strumienia, obok różnicy temperatur pomiędzy zasilaniem a powrotem, jest kluczowa do obliczenia energii cieplnej przekazywanej w systemie grzewczym. Precyzyjny pomiar strumienia objętości ma bezpośredni wpływ na efektywność działania systemu oraz umożliwia rzetelne rozliczenia kosztów związanych z ogrzewaniem.

Ciepłomierze stosują różne technologie do monitorowania przepływu objętościowego, w tym:

  • mechaniczne liczniki, działające na zasadzie wirników, które decydują o prędkości obrotowej, proporcjonalnej do wielkości przepływu,
  • liczniki ultradźwiękowe, wykorzystujące fale dźwiękowe do pomiaru prędkości medium grzewczego.

Ważnym czynnikiem jest także gęstość nośnika ciepła, która wpływa na finalne wartości energii cieplnej. Dzięki tym danym można uzyskać rzetelne informacje, które pomogą w analizie efektywności energetycznej oraz optymalizacji zużycia energii w budynkach mieszkalnych i usługowych.

Jakie normy regulują działanie ciepłomierzy w Polsce?

W Polsce funkcjonowanie ciepłomierzy reguluje przede wszystkim norma PN-EN 1434. Określa ona wymogi dotyczące aspektów technicznych, metrologicznych oraz konstrukcyjnych tych urządzeń, uwzględniając:

  • dokładność pomiarów,
  • odporność na różne warunki atmosferyczne,
  • wymagania związane z oprogramowaniem ciepłomierzy.

Przepisy prawa metrologicznego odgrywają kluczową rolę, ponieważ dotyczą legalizacji tych urządzeń, co zapewnia ich niezawodne działanie. Ocena oraz zatwierdzanie typów ciepłomierzy przez Urząd Miar gwarantują, że spełniają one wysokie standardy jakości i dokładności. Regularna legalizacja ciepłomierzy jest wręcz niezbędna, ponieważ tylko wtedy mamy pewność, że pomiary są rzetelne i prawidłowo odzwierciedlają zużycie energii cieplnej. Utrzymanie zgodności z normą PN-EN 1434 oraz spełnianie wymogów metrologicznych są kluczowe dla poprawnego funkcjonowania tych urządzeń, co z kolei przyczynia się do efektywności energetycznej oraz racjonalnego zarządzania energią cieplną w budynkach.

Dlaczego konieczna jest legalizacja ciepłomierzy?

Legalizacja ciepłomierzy odgrywa niezwykle istotną rolę w zapewnianiu wiarygodnych i precyzyjnych pomiarów dotyczących zużycia energii cieplnej. Wpływa to bezpośrednio na sposób rozliczeń między dostawcami a użytkownikami. Cały proces polega na sprawdzeniu, czy ciepłomierz spełnia określone przepisy metrologiczne, takie jak normy PN-EN 1434.

Urządzenia, które pozytywnie przejdą tę ocenę, otrzymują stosowne świadectwa oraz oznaczenia legalizacyjne. W Polsce takie urządzenia muszą być poddawane legalizacji co kilka lat, co znacząco redukuje ryzyko korzystania z uszkodzonych czy niewłaściwych ciepłomierzy w rozliczeniach.

Warto pamiętać, że ciepłomierze, które nie posiadają ważnej legalizacji, nie mogą być wykorzystywane do pomiarów ani obliczania kosztów ogrzewania. Legalizacja nie tylko umożliwia zachowanie metrologicznej niezawodności, ale również ochrania prawa konsumentów. Precyzyjne pomiary energii cieplnej w systemach grzewczych są kluczowe dla ich efektywności oraz racjonalnego gospodarowania dostępnymi zasobami.

Regularna legalizacja ciepłomierzy buduje zaufanie między odbiorcami a dostawcami, co jest szczególnie ważne w aktualnym kontekście rosnących kosztów energii. Dzięki temu możliwe jest monitorowanie zużycia energii cieplnej w jasny i przejrzysty sposób, a także zapewnienie zgodności z obowiązującymi normami, co sprzyja efektywnemu zarządzaniu energią.

Jakie zasady montażu liczników ciepła?

Montaż liczników ciepła powinien być realizowany zgodnie z wytycznymi producenta oraz obowiązującymi przepisami prawnymi. Kluczowe jest, aby wybrać odpowiednią lokalizację, która zapewni komfortowy dostęp do licznika zarówno podczas odczytów, jak i serwisowania.

Należy także szczegółowo zadbać o właściwą instalację:

  • czujników temperatury,
  • przetwornika przepływu,
  • odcinków prostego rurociągu przed i za ciepłomierzem.

Te elementy mają ogromny wpływ na precyzję pomiarów, umożliwiając stabilny przepływ medium grzewczego. Po zakończeniu montażu, niezwykle ważne jest przeprowadzenie testu szczelności instalacji, aby upewnić się, że wszystkie składniki funkcjonują poprawnie, a ryzyko wycieków zostało zminimalizowane.

Użytkownicy powinni również zwrócić uwagę na prawidłową orientację ciepłomierza, co stanowi kluczowy element w jego efektywnym działaniu. Dodatkowo, w przypadku niektórych systemów grzewczych, warto uwzględnić aspekty związane z instalacją elektryczną, zwłaszcza gdy licznik jest wyposażony w moduły komunikacyjne do zdalnego odczytu.

Precyzyjny montaż ciepłomierza ma znaczenie dla efektywności i rzetelności pomiarów energii cieplnej, co z kolei wpływa na dokładność rozliczeń za ogrzewanie. Regularne serwisowanie oraz kalibracja licznika są niezbędne, aby zapewnić jego wysoką wydajność.

Jakie systemy umożliwiają zdalny odczyt liczników ciepła?

Systemy do zdalnego odczytu liczników ciepła odgrywają kluczową rolę w efektywnym zarządzaniu energią cieplną. Jedną z szeroko stosowanych technologii jest AMR (Automatic Meter Reading), która automatyzuje proces gromadzenia danych. Warto zwrócić uwagę na rozwiązania takie jak:

  • M-Bus,
  • Wireless M-Bus,
  • LoRaWAN,
  • NB-IoT.

Te technologie przesyłają informacje za pomocą fal radiowych i zapewniają duży zasięg przy minimalnym zużyciu energii. Zdalny odczyt liczników ciepła umożliwia systematyczne monitorowanie zużycia energii bez konieczności fizycznej obecności przy urządzeniu. Zebrane informacje trafiają do centralnego systemu, gdzie są analizowane i wykorzystywane do rozliczeń. Wiele współczesnych liczników wyposażonych jest w wyświetlacze ciekłokrystaliczne, które na bieżąco prezentują aktualne dane, co zwiększa dostępność informacji dla użytkowników.

W kontekście zdalnego odczytu szczególnie wyróżnia się rozwiązanie Hydrolink, które integruje monitoring w czasie rzeczywistym z przesyłaniem danych przez sieci GSM/GPRS. Taki system znacznie ułatwia efektywne zarządzanie zużyciem energii cieplnej. Technologie te nie tylko poprawiają komfort korzystania, ale także znacząco zwiększają dokładność pomiarów oraz efektywność obiegu informacji w systemach grzewczych.

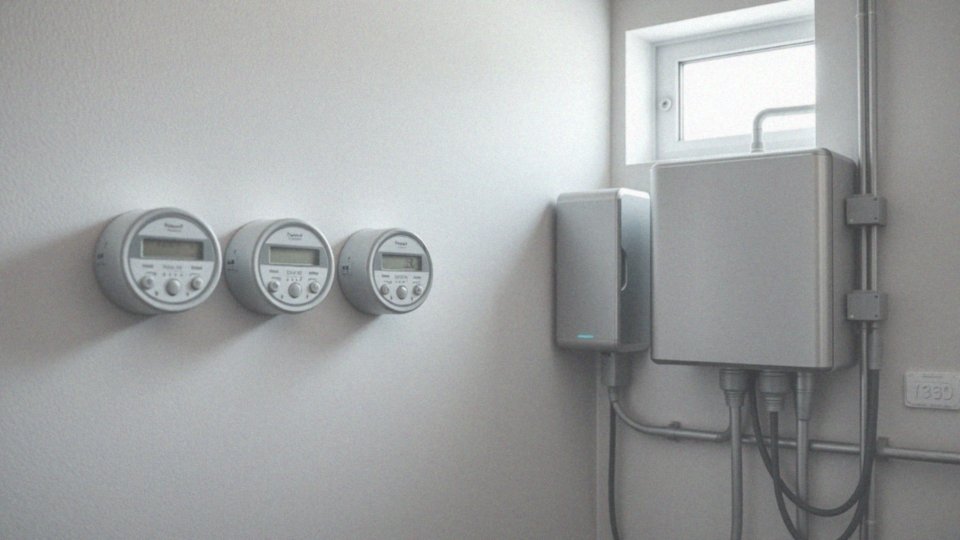

Jak działa system zdalnego odczytu Hydrolink?

System zdalnego odczytu Hydrolink to innowacyjne rozwiązanie, które umożliwia sprawne zbieranie oraz przesyłanie informacji z ciepłomierzy i wodomierzy. Dzięki zamontowanym na licznikach modułom radiowym, dane są gromadzone i przekazywane do specjalnego koncentratora. Informacje mogą być przesyłane zarówno poprzez łącza radiowe, jak i sieć GSM, co zapewnia szybki i bezpieczny dostęp do szczegółowych danych dotyczących zużycia energii.

Koncentrator regularnie aktualizuje informacje, które następnie trafiają na centralny serwer w celu dalszej obróbki. Taki system pozwala użytkownikom na bieżąco kontrolować swoje wydatki na energię oraz generować przydatne raporty, co w znacznym stopniu wspomaga zarządzanie kosztami.

Hydrolink posiada również zdolność wykrywania awarii i anomalii w instalacji grzewczej, co umożliwia szybką reakcję i poprawia efektywność całego układu.

Wykorzystanie nowoczesnych technologii pozwala na integrację różnych form komunikacji, w tym protokołów M-Bus oraz innych systemów zdalnego odczytu. Taka różnorodność sprawia, że przesyłanie danych odbywa się szybko i w sposób energooszczędny. To z kolei podnosi precyzję pomiarów oraz minimalizuje koszty operacyjne, co jest niezwykle istotne dla użytkowników systemów grzewczych.

W jaki sposób dokonuje się odczytu z ciepłomierza?

Odczytywanie ciepłomierza można przeprowadzać na kilka sposobów, z czego najłagodniejszym jest odczyt lokalny. Polega on na bezpośrednim sprawdzeniu danych na wyświetlaczu ciekłokrystalicznym umieszczonym na obudowie licznika. Dzięki temu ekranowi użytkownicy mogą na bieżąco śledzić zużycie energii cieplnej, co stanowi kluczowe źródło informacji.

W nowoczesnych systemach pomiarowych pojawiła się także możliwość zdalnego odczytu liczników ciepła. Dzięki technologii AMR (Automatic Meter Reading), wykorzystującej systemy takie jak M-Bus czy Wireless M-Bus, dane te mogą być automatycznie przesyłane do centralnego systemu zarządzania. Taka opcja przynosi korzyści zarówno użytkownikom, jak i dostawcom energii, pozwalając na wygodne monitorowanie zużycia bez konieczności bycia fizycznie obecnym przy urządzeniu.

Warto również zauważyć, że niektóre ciepłomierze są wyposażone w interfejsy umożliwiające transfer danych na karty pamięci lub przez złącza szeregowe. Te dodatkowe funkcje ułatwiają gromadzenie i analizowanie danych pomiarowych, co jest niezwykle istotne dla efektywnego zarządzania energią cieplną w obiektach. Dzięki nowoczesnym technologiom możliwe jest tworzenie szczegółowych raportów i analiz, które wspierają użytkowników w podejmowaniu decyzji o oszczędnościach energetycznych.

Jak obliczać koszty energii cieplnej na podstawie wskazań ciepłomierza?

Obliczanie wydatków na energię cieplną na podstawie odczytów z ciepłomierza to zadanie, które nie powinno sprawiać trudności. Rozpoczynamy od określenia wartości zużytej energii ukazanej na liczniku ciepła, która jest zazwyczaj przedstawiana w jednostkach takich jak:

  • kWh (kilowatogodziny),
  • GJ (giga dżule).

Następnie kluczowym krokiem jest przemnożenie tej wartości przez jednostkową stawkę za energię cieplną, ustaloną w umowie z naszym dostawcą. Warto pamiętać, że ceny energii cieplnej mogą różnić się w zależności od regionu oraz konkretnego dostawcy, dlatego powinniśmy przywiązywać do nich szczególną uwagę.

Jak działa ciepłomierz? Wszystko o pomiarze energii cieplnej

Dodatkowo, istotne są inne wydatki, takie jak stałe opłaty związane z mocą zamówioną, które mogą być dodawane do kosztów transportu energii. W przypadku budynków wielolokalowych rozliczanie kosztów ogrzewania staje się bardziej złożone. Z pomocą przychodzą tu zarówno główny ciepłomierz, jak i podzielniki kosztów, montowane na grzejnikach.

Zrozumienie tych zasad jest kluczowe dla efektywnego gospodarowania energią cieplną w obiektach mieszkalnych. Dokładne szacowanie wydatków na ogrzewanie wpływa nie tylko na możliwość oszczędności, ale także na efektywność systemów grzewczych. Regularne monitorowanie kosztów oraz zużycia energii cieplnej sprzyja proekologicznym praktykom, które w dzisiejszych czasach stają się coraz ważniejsze.

Jakie akcesoria są niezbędne w codziennym użytkowaniu ciepłomierza?

Podczas codziennego korzystania z ciepłomierza niezwykle istotne są akcesoria, które zapewniają jego prawidłowe funkcjonowanie oraz dokładne odczyty. Warto zwrócić uwagę na kilka ważnych elementów:

  • zawory odcinające, które pozwalają na bezpieczne odłączenie ciepłomierza od systemu, co eliminuje potrzebę opróżniania całego obiegu cieplnego,
  • filtry siatkowe, które skutecznie chronią przetwornik przepływu przed zanieczyszczeniami, znacząco wpływając na dokładność pomiarów,
  • właściwie dobrane uszczelki i złączki, które zapewniają szczelność połączeń, co z kolei redukuje ryzyko wycieków,
  • obudowy ochronne, które zabezpieczają ciepłomierze przed uszkodzeniami mechanicznymi oraz negatywnymi warunkami atmosferycznymi,
  • moduły komunikacyjne oraz anteny w systemach, które umożliwiają zdalny odczyt, takie jak M-Bus.

Odpowiedni dobór i sprawny montaż akcesoriów przekładają się na większą niezawodność oraz precyzję pomiarów, co jest niezwykle istotne dla rzetelnych rozliczeń za energię cieplną.
