Jak działa ciepłomierz? Wszystko o pomiarze energii cieplnej

Jak działa ciepłomierz?

Ciepłomierz to istotne urządzenie, które umożliwia pomiar energii przekazywanej przez wodę grzewczą w systemie. Jego działanie opiera się na dwóch kluczowych elementach:

• objętości wody, która przepływa przez instalację,
• różnicy temperatur pomiędzy zasilaniem a wodą wracającą.

Na podstawie tych danych ciepłomierz precyzyjnie oblicza zużytą energię cieplną, której wyniki najczęściej przedstawiane są w kilowatogodzinach (kWh) lub gigadżulach (GJ). Urządzenie monitoruje zarówno ilość wody przepływającej przez system, jak i temperatury wody zasilającej oraz powracającej. Cały proces obliczeniowy przebiega zgodnie z następującym wzorem:

energia cieplna (kWh lub GJ) = objętość przepływającej wody (m³) x różnica temperatur (°C) x współczynnik przeliczeniowy.

Dzięki temu mechanizmowi możliwe jest dokładne śledzenie zużycia energii, co odgrywa kluczową rolę w efektywnym rozliczaniu kosztów ogrzewania. Ciepłomierze znajdują zastosowanie w różnych obiektach, zarówno mieszkalnych, jak i przemysłowych, co czyni je niezwykle cennymi narzędziami dla zarządzających budynkami oraz ich użytkowników. Dzięki nim można skuteczniej kontrolować wydatki oraz zarządzać energią w sposób bardziej efektywny.

Co mierzy ciepłomierz?

Ciepłomierz to niezwykle istotne urządzenie, które pozwala na dokładne mierzenie ilości energii cieplnej zużywanej w różnych obiektach, takich jak mieszkania, biura oraz zakłady przemysłowe, w określonym czasie, na przykład podczas jednego cyklu rozliczeniowego.

Istotnymi elementami jego działania są:

• przetwornik przepływu – mierzy objętość wody grzewczej przepływającej przez system,
• czujniki temperatury – monitorują temperaturę wody dostarczającej ciepło oraz tę, która wraca do systemu.

Na podstawie zebranych danych ciepłomierz oblicza ilość energii cieplnej wykorzystywanej do utrzymywania komfortowej temperatury w pomieszczeniach. Co więcej, nowoczesne ciepłomierze mają możliwość archiwizacji wyników pomiarowych, co znacznie ułatwia analizę zużycia oraz identyfikację potencjalnych problemów w instalacjach grzewczych.

Wyniki pomiarów zazwyczaj podawane są w:

• kilowatogodzinach (kWh),
• gigadżulach (GJ).

Dzięki nowatorskim technologiom, ciepłomierze stały się kluczowym elementem efektywnego zarządzania energetycznego oraz obniżania kosztów ogrzewania w różnorodnych budynkach.

Jakie są elementy składające się na ciepłomierz?

Ciepłomierz to zaawansowane urządzenie, które składa się z kilku kluczowych elementów, mających na celu precyzyjne monitorowanie zużycia energii cieplnej. Warto przyjrzeć się bliżej tym istotnym komponentom.

• przetwornik przepływu – odpowiedzialny za pomiar objętości wody grzewczej przepływającej przez system. Może występować w różnych wersjach, w tym jako ciepłomierz mechaniczny, ultradźwiękowy bądź elektromagnetyczny,
• czujniki temperatury – umieszczone na zasilaniu oraz powrocie instalacji, monitorują temperaturę wody, co pozwala na zbieranie cennych danych niezbędnych do obliczeń,
• przelicznik – przekształca informacje z przepływomierza oraz czujników temperatury w wartość energii cieplnej, wykorzystując odpowiednie wzory i współczynniki,
• wyświetlacz ciepłomierza – dzięki niemu użytkownik ma dostęp do wyników pomiaru w przejrzysty sposób, a różne opcje wyświetlania znacznie ułatwiają odczyt danych,
• moduły komunikacyjne – dodatkowe akcesoria, takie jak moduł radiowy WMBUS, LoRAWAN czy interfejs NFC, które pozwalają na zdalny odczyt danych oraz integrację z systemami zarządzania budynkiem.

Dzięki współpracy wszystkich tych elementów ciepłomierze gwarantują precyzyjny i efektywny pomiar energii cieplnej w różnych obiektach. W dobie nowoczesnych technologii, ich zastosowanie staje się kluczowe dla efektywnego zarządzania energią i oszczędności w instalacjach grzewczych.

Jakie są rodzaje ciepłomierzy?

Ciepłomierze można klasyfikować na różne sposoby, uwzględniając zarówno ich konstrukcję, jak i sposób działania. Oto kilka głównych typów:

1. Ciepłomierz kompaktowy – wszystkie jego elementy, w tym przetwornik i czujniki temperatury, są zintegrowane w jednej obudowie, co znacząco ułatwia montaż oraz użytkowanie.
2. Ciepłomierz hybrydowy – łączy cechy modeli kompaktowych i rozłącznych, oferując przy tym dużą elastyczność przy instalacji i użytkowaniu.
3. Ciepłomierz rozłączny – składa się z oddzielnych elementów, takich jak przetwornik przepływu i czujniki temperatury, co pozwala na łatwą konfigurację i proste czynności konserwacyjne.
4. Ciepłomierz mechaniczny – działa na zasadzie wirnika obracającego się pod wpływem przepływu wody. Jest to najstarszy typ, który cieszy się dużą popularnością w gospodarstwach domowych.
5. Ciepłomierz ultradźwiękowy – wykorzystuje fale ultradźwiękowe do pomiaru przepływu, zapewniając wysoką dokładność, co czyni go idealnym rozwiązaniem w obiektach wymagających precyzyjnego monitorowania.
6. Ciepłomierz elektromagnetyczny – oparty na zasadzie indukcji elektromagnetycznej, gwarantuje doskonałą precyzję, nawet w złożonych instalacjach, gdzie parametry cieczy mogą się zmieniać.

Ciepłomierze można także podzielić na dwie kategorie według metody odczytu:

• Odczyty lokalne – w tym przypadku dane zbierane są ręcznie przez użytkownika.
• Odczyty zdalne – pozwalają na monitorowanie parametrów przez systemy komunikacyjne, co szczególnie ułatwia zarządzanie w dużych budynkach oraz instalacjach.

Te urządzenia mają niezwykle szerokie zastosowanie, m.in. w:

• Obiektach mieszkalnych, gdzie monitorowanie zużycia ciepła jest kluczowe dla efektywności energetycznej.
• Obiektach biurowych, gdzie optymalizacja kosztów ogrzewania i chłodzenia jest istotna dla właścicieli firm.
• Obiektach przemysłowych, gdzie precyzyjne śledzenie warunków w instalacjach produkcyjnych wpływa na ogólną wydajność.

Dodatkowo, są dostępne ciepłomierze przeznaczone do instalacji grzewczych i chłodniczych, które umożliwiają pomiary dwukierunkowe, co jest istotne w systemach z obiegiem wody odbywającym się w obu kierunkach.

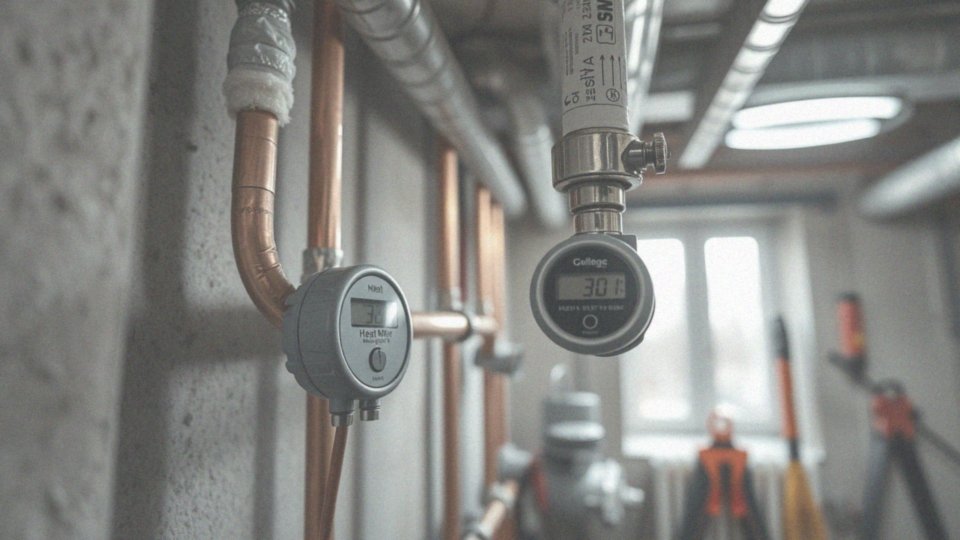

Jakie są zasady montażu ciepłomierza?

Montaż ciepłomierza wiąże się z przestrzeganiem kilku istotnych zasad. Kluczowe jest, aby instalację przeprowadzać zgodnie z zaleceniami producenta oraz aktualnymi przepisami prawa. Umiejscowienie ciepłomierza na zasilaniu powinno być starannie przemyślane, ponieważ ma to ogromny wpływ na dokładność pomiarów. Należy zapewnić, że przed i za ciepłomierzem znajdują się proste odcinki rurociągu o długości co najmniej 5 do 10 średnic rury. To znacząco poprawi precyzję odczytów przepływu.

Czujniki temperatury również muszą być odpowiednio zamontowane, w symetryczny sposób w stosunku do osi przewodu, korzystając z mufek z zabezpieczeniem. Zanim przystąpimy do montażu, warto przepłukać instalację, aby pozbyć się zanieczyszczeń, mogących wpłynąć na późniejsze działanie ciepłomierza. Należy unikać lokalizacji narażonych na uderzenia, drgania i silne pole elektromagnetyczne, które mogą zakłócać pracę urządzenia.

Po zakończonym montażu kluczowe jest uruchomienie ciepłomierza oraz weryfikacja jego funkcjonowania. Dobrze jest również zadbać o to, aby ciepłomierz był łatwo dostępny, co znacząco ułatwi odczyty oraz ewentualne serwisowanie. Przestrzeganie tych zasad zapewni prawidłowe działanie ciepłomierza, co w rezultacie przełoży się na dokładne pomiary oraz efektywne zarządzanie systemem grzewczym.

Jakie przepisy regulują działanie ciepłomierzy?

Ciepłomierze w Polsce funkcjonują zgodnie z Ustawą Prawo Energetyczne oraz innymi przepisami regulującymi koszty ciepła. Muszą one także spełniać określone wymagania metrologiczne, w tym Dyrektywę MID odnoszącą się do urządzeń pomiarowych. Kluczowym aspektem jest obligatoryjna ocena zgodności, która potwierdza, iż dane urządzenie odpowiada określonym normom jakościowym.

Zanim ciepłomierz trafi na rynek, konieczne jest przeprowadzenie jego legalizacji pierwotnej. Po upływie ważności wskazań następuje legalizacja wtórna, a to zadanie spoczywa na Urzędzie Okręgowym Miar. Przepisy szczegółowo opisują wymogi dotyczące precyzji pomiarów oraz procedury jego instalacji i użytkowania.

Objawia się to również w zobowiązaniach dotyczących rozliczeń pomiędzy dostawcami a odbiorcami ciepła. Dodatkowo, te urządzenia powinny być wykorzystywane zgodnie z obowiązującym prawodawstwem. Dzięki tym regulacjom można zapewnić rzetelność oraz dokładność danych pomiarowych, co jest niezwykle ważne dla przejrzystości informacji między użytkownikami a dostawcami usług grzewczych.

Jak ciepłomierz zlicza ilość energii cieplnej?

Ciepłomierz to urządzenie, które służy do pomiaru ilości energii cieplnej, analizując przepływ czynnika grzewczego oraz różnice temperatury między zasilaniem a powrotem. Podstawowy wzór, który wykorzystuje, to Q = m * Cv * (tz – tp), gdzie:

• Q reprezentuje ilość ciepła,
• m to strumień masowy czynnika,
• Cv odnosi się do ciepła właściwego, najczęściej dotyczącego wody.

Te parametry są nieustannie monitorowane, co umożliwia zbieranie danych na żywo. Aby określić całkowite zużycie energii cieplnej w danym okresie, ciepłomierz sumuje chwilowe wartości, a wynik pomiaru – zaprezentowany w kilowatogodzinach (kWh) lub gigadżulach (GJ) – ukazuje się na wyświetlaczu urządzenia. Te dane mają kluczowe znaczenie, gdyż precyzyjność pomiaru zależy od właściwego montażu i ustawienia ciepłomierza w instalacji grzewczej. Odpowiednia lokalizacja ciepłomierza jest także niezbędna do uzyskania wiarygodnych wyników, co z kolei wpływa na efektywność rozliczeń związanych z ogrzewaniem.

Co to są wyjścia impulsowe w ciepłomierzu?

Wyjścia impulsowe w ciepłomierzu to złącza odpowiedzialne za generowanie impulsy elektryczne. Te impulsy są ściśle związane z przepływem czynnika grzewczego oraz ilością wykorzystanej energii. Każdy z nich odzwierciedla określoną wartość ciepła lub objętości wody. Dzięki temu pełnią one kluczową rolę w przekazywaniu danych pomiarowych do różnorodnych urządzeń, takich jak:

• systemy automatyki w budynkach,
• rejestratory danych,
• systemy umożliwiające zdalny odczyt.

Umożliwiają one monitorowanie zużycia ciepła w czasie rzeczywistym, co sprzyja optymalizacji działania instalacji grzewczych, a w rezultacie zwiększa efektywność ogrzewania. Co więcej, wyjścia impulsowe pozwalają na podłączenie dodatkowych wodomierzy, co z kolei poprawia dokładność pomiarów. W obszarze technologii pomiarowej znacząco ułatwiają one również zdalny odczyt ciepłomierzy, oferując lepsze opcje zarządzania energią w obiektach. Nowoczesne moduły komunikacyjne sprawiają, że te wyjścia stają się niezbędnym elementem systemów grzewczych, zapewniając użytkownikom większą przejrzystość oraz kontrolę nad ich zużyciem energii.

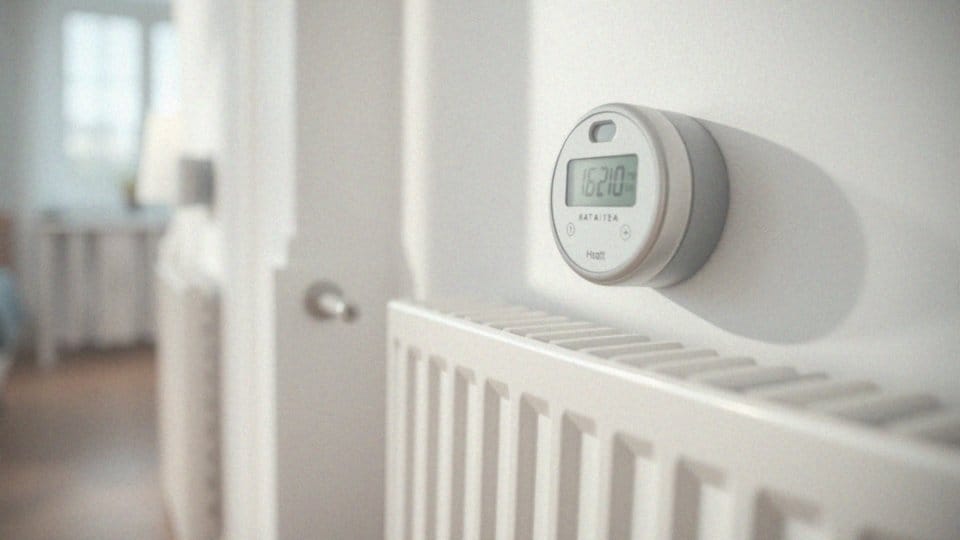

Jakie są metody odczytu ciepłomierza?

Odczytywanie ciepłomierzy można realizować na wiele sposobów, co daje użytkownikom ogromną elastyczność. Wybór odpowiedniej metody uzależniony jest od zastosowanej technologii oraz indywidualnych potrzeb. Najpopularniejszym sposobem jest odczyt lokalny, który polega na bezpośrednim sprawdzeniu wartości na wyświetlaczu ciepłomierza. Choć ta procedura jest stosunkowo prosta, wymaga obecności osoby odpowiedzialnej za zbieranie danych. Z drugiej strony, istnieje także bardziej nowoczesna opcja – odczyt zdalny. Dzięki różnorodnym technologiom komunikacyjnym, umożliwia on zdalne gromadzenie danych.

Można wykorzystać systemy przewodowe, takie jak:

• interfejs M-Bus,
• systemy przewodowe,
• moduły radiowe WMBUS,
• LoRAWAN,
• interfejsy NFC.

Taki sposób zbierania informacji pozwala na jednoczesny odczyt z wielu ciepłomierzy, co jest szczególnie istotne w dużych budynkach mieszkalnych, gdzie efektywne zarządzanie kosztami energii ma duże znaczenie. Coraz większą popularność zyskuje także odczyt przez Internet. Dzięki niemu możliwe jest monitorowanie zużycia energii w czasie rzeczywistym. Użytkownicy mogą zdalnie kontrolować swoje wydatki na ciepło, co w efekcie podnosi komfort korzystania z systemów grzewczych oraz usprawnia zarządzanie infrastrukturą energetyczną. Oferowana różnorodność metod odczytu sprawia, że każdy może znaleźć rozwiązanie idealnie dostosowane do swoich wymagań i oczekiwań.

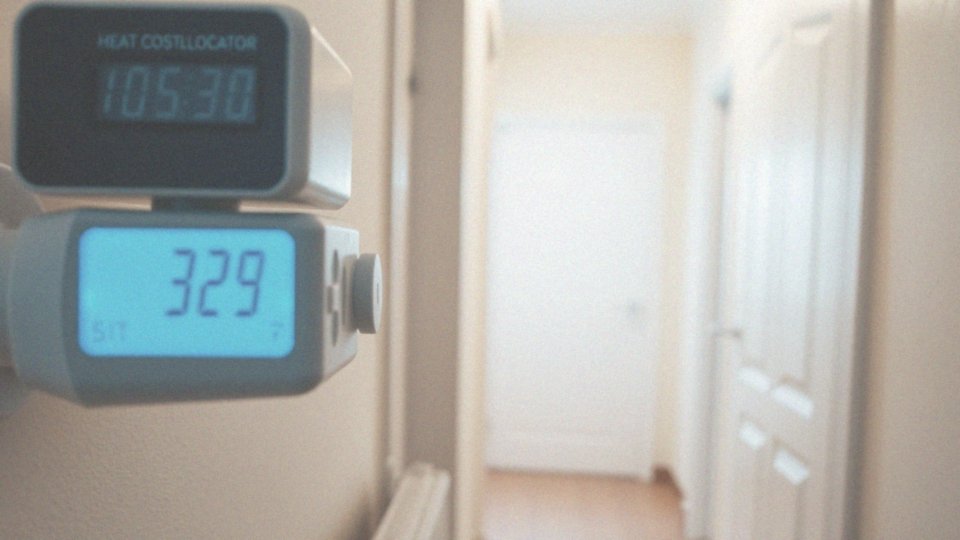

Jak odczytywać ciepłomierz?

Odczytywanie ciepłomierza zależy od jego rodzaju oraz dodatkowego wyposażenia. W przypadku modeli z wyświetlaczem ciekłokrystalicznym istotne są jednostki pomiarowe, takie jak:

• kWh,
• GJ,
• Gcal.

Aby przeprowadzić lokalne odczyt, należy po prostu zerknąć na wskazania wyświetlacza, co wymaga obecności osoby odpowiedzialnej za monitoring zużycia. Z kolei ciepłomierze, które wyposażono w moduły do zdalnego odczytu, umożliwiają generowanie danych pomiarowych. Te dane można analizować przy pomocy odpowiedniego oprogramowania lub platform internetowych, co znacząco ułatwia śledzenie zużycia energii w czasie rzeczywistym. Dzięki temu użytkownicy mogą podejmować lepsze decyzje dotyczące oszczędności. Regularne monitorowanie wyników pozwala szybko zidentyfikować ewentualne awarie w systemie grzewczym.

Prowadzenie historii odczytów jest również wartościowe, ponieważ umożliwia śledzenie długoterminowych trendów w zużyciu energii oraz identyfikowanie możliwości oszczędności. Te praktyki dają użytkownikom ciepłomierzy większą kontrolę nad kosztami ogrzewania, a także pozwalają efektywniej zarządzać zużyciem energii w ich lokalach.

Jak ciepłomierz wpływa na rozliczanie kosztów ciepła?

Ciepłomierz pełni kluczową funkcję w procesie rozliczeń za ogrzewanie w budynkach wielolokalowych. Dzięki niemu mieszkańcy płacą jedynie za ciepło, które rzeczywiście zostało przez nich wykorzystane, co sprawia, że system centralnego ogrzewania staje się bardziej sprawiedliwy.

Co więcej, posiadanie ciepłomierza zachęca lokatorów do podejmowania działań mających na celu oszczędzanie energii. Zyskując świadomość swoich wydatków, starają się optymalizować zużycie ciepła. Instrument ten monitoruje ilość ciepła przekazywanego przez wodę grzewczą, co bezpośrednio wpływa na wysokość naliczanych opłat.

Ustawa Prawo Energetyczne reguluje obowiązki związane z użytkowaniem ciepłomierzy, zapewniając tym samym dokładne rozliczenia pomiędzy dostawcami a odbiorcami ciepła. Przestrzeganie norm metrologicznych, w tym dyrektywy MID, jest niezbędne, aby uzyskiwane pomiary były wiarygodne.

Wykorzystanie ciepłomierzy sprzyja oszczędności energii, umożliwiając mieszkańcom lepsze zrozumienie rzeczywistego zużycia. Na przykład:

• nierównomierna temperatura w różnych pomieszczeniach może prowadzić do marnotrawstwa energii,
• dzięki ciepłomierzom użytkownicy mają możliwość zmiany swoich nawyków, co w efekcie pozwala na obniżenie kosztów ogrzewania.

Wiarygodne dane są również ważne dla analizy zużycia ciepła w dłuższej perspektywie czasowej, co z kolei pozwala właścicielom budynków podejmować kroki w kierunku zwiększenia efektywności energetycznej.

Co to jest monitoring systemu rozliczenia mediów?

System monitorowania rozliczeń mediów to złożony proces, którego głównym celem jest optymalizacja zużycia energii w różnych obiektach. Działa on na zasadzie nieprzerwanego zbierania i analizy danych związanych z różnymi mediami. W tym kontekście stosuje się urządzenia, takie jak:

• ciepłomierze,
• wodomierze,
• liczniki energii elektrycznej.

Urządzenia te często są wyposażone w funkcję zdalnego odczytu. Dodatkowo, systemy te wykorzystują specjalistyczne oprogramowanie analityczne, które pozwala na szybką identyfikację nieprawidłowości oraz potencjalnych usterek. Dostęp do precyzyjnych danych umożliwia użytkownikom monitorowanie swoich wydatków, co staje się szczególnie istotne w obliczu wzrastających kosztów energii. Właśnie dlatego monitoring zyskuje na znaczeniu jako narzędzie do analizy kosztów i wsparcia strategii mających na celu zwiększenie efektywności energetycznej budynków.

Dzięki zastosowaniu nowoczesnych technologii w pomiarach oraz zdalnym odczycie, można lepiej zrozumieć rzeczywiste zużycie energii. To z kolei otwiera drzwi do wprowadzenia zmian, które pomagają w redukcji marnotrawstwa zasobów.
